功能與特點：

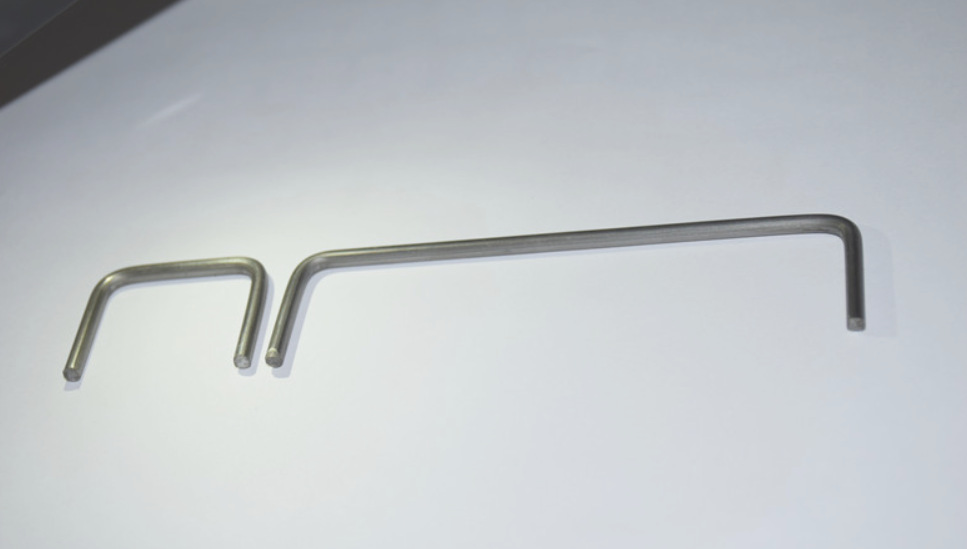

主要用于鐵線、不銹鋼線、銅線、鋁線成型（彎制）各種不規則形狀的平面產品，如方、圓、六角、橢圓、各種扣類、各式掛鉤及不同圈徑和不同弧形的線材。
成型長度誤差小于1MM。本設備設計理念，以機器代替人工，無需調直材料、無需開模即可生產，只要產品是在一個平面上，各種形狀均可成型。
功能與特點：
主要用于鐵線、不銹鋼線、銅線、鋁線成型（彎制）各種不規則形狀的平面產品，如方、圓、六角、橢圓、各種扣類、各式掛鉤及不同圈徑和不同弧形的線材。
成型長度誤差小于1MM。本設備設計理念，以機器代替人工，無需調直材料、無需開模即可生產，只要產品是在一個平面上，各種形狀均可成型。
設備工作原理：
設備選用細分驅動器控制高精度伺服電機送線，機械傳動選用精密齒輪連接，永遠保持不變的送線精度和送線速度；剪切油缸液壓站配備強制風冷散熱器，加倍延長液壓系統元件的使用壽命。
控制系統采用PLC與文本顯示器連接，既方便操作，又保證了控制系統的穩定性，而且設計有生產數量預置功能控制整機運行。
設備結構原理：
由精密伺服電機驅動送線輪轉動，用PLC與文本顯示器代替伺服電機控制器，可以根據需要任意修改伺服電機緩升緩降曲線與伺服電機zui高轉速，杜絕了機械傳動的沖擊，保證了實際傳送鐵線長度與理論計算長度*。
在設計預算時，已經把每MM長度分為10段脈沖，進一步確保了長度精度的設置。
可調液壓油缸剪切，可以保證圓圈切口的整齊性，剪切時間和退刀時間均可以在文本顯示器上直接修改；設計有手動慢速送料、慢速退料功能，操作簡便、減少材料損耗。
主要技術參數：
規格：WBM2.5-5 | ||
機種型號 | WBM2.5-5 | |
線徑范圍 | 鐵線 | 2.5-5mm |
鋼線 | 2.5-5mm | |
送線長度 | 按照用戶設定 | |
彎折角度 | ± 0.02° | |
zui大送線速度 | 按照100mm產品達50個\min | |
zui大彎折速度 | 2-5 turns / sec | |
定位準確度 | ± 0.5° | |
4軸使用效能 | 水平移動2.7KW 送線3.8KW 轉線2.7KW 切刀3.7KW 內彎刀3.7KW 外彎刀3.7KW | |
安裝電力 | 2.2KVA | |
伺服電機 | 3*1kw | |
機器尺寸 | 長 2000MM | |
寬 800MM | ||
高 1000MM | ||
機器重量 | 1200KG | |
標準配備:送線架一個 | ||
(1) 送線輪 | 3pcs | |
(2) 切刀+切刀固定座 | 1 SET | |
(3) 旋轉頭 | 2PCS | |
(4) 工具箱 | ||
選備配件: | ||
(1) 送線架 500KGS 或 1000KGS 或 1500 KGS | ||
溫馨提示：本產品不支持網上訂購，產品均以實際配置計價為準，網上標價均為統一虛價，給您造成的不便還請諒解！具體價格請溝通后計算配置而定。謝謝。*優質設備，免費打樣！您可將樣品郵寄給我們，我們將通過試驗，為您選擇zui合適的機型，歡迎到廠實地參觀考察！
